PCB에서 부품을 조립하는 방법: 종합 안내서
Dec 19, 2023
소개
인쇄 회로 기판(PCB)은 현대 전자 제품의 중추를 형성하며 전자 부품의 복잡한 조립을 위한 플랫폼을 제공합니다. 이러한 구성 요소를 PCB에 조립하는 과정은 예술이자 과학이며 정밀도, 이해 및 기술적 통찰력이 필요합니다. 이 기사는 초보자와 숙련된 실무자 모두에게 통찰력을 제공하여 PCB 어셈블리의 미묘한 차이를 설명하는 것을 목표로 합니다.
링크가 포함된 반응형 이미지
PCB 설계 및 레이아웃 이해
회로 설계의 중요성
조립을 시작하기 전에 PCB 설계를 이해하는 것이 중요합니다. 이 청사진은 추적이라고 알려진 구성 요소 배치 및 연결 경로를 지정합니다. 효과적인 설계는 PCB의 기능과 신뢰성을 최적화하는 데 중추적인 역할을 합니다.
디자인 및 레이아웃 도구
CAD(Computer-Aided Design) 시스템과 같은 정교한 소프트웨어 도구를 활용하면 PCB 레이아웃의 정확성이 향상됩니다. 이러한 도구는 전자 회로를 정밀하게 매핑하여 각 구성 요소가 지정된 공간에 완벽하게 들어맞도록 도와줍니다.
조립 준비
필요한 구성 요소 수집
첫 번째 단계는 PCB 설계에 따라 필요한 모든 전자 부품을 확보하는 것입니다. 여기에는 저항기, 커패시터, 집적 회로 및 기타 특수 요소가 포함됩니다.
도구 및 장비
성공적인 조립을 위해서는 올바른 도구가 필수적입니다. 여기에는 납땜 인두, 핀셋, 돋보기 및 멀티미터가 포함됩니다. 고급 어셈블리에는 솔더 페이스트와 리플로우 오븐이 필요할 수 있습니다.
납땜 기술
스루홀 대 표면 실장
부품을 부착하는 방법에는 스루홀과 표면 실장이라는 두 가지 기본 방법이 있습니다. 스루홀에는 미리 뚫은 구멍에 리드를 삽입하는 작업이 포함되며, 표면 실장 기술(SMT)에는 부품을 PCB 표면에 직접 배치하는 작업이 포함됩니다.
납땜 모범 사례

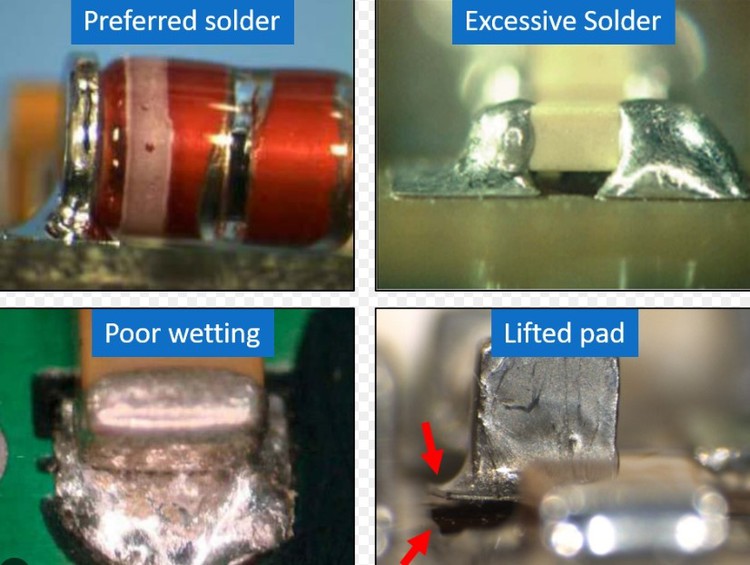

납땜의 정확성이 중요합니다. 여기에는 부품 리드와 PCB 패드를 동시에 가열하고 적절한 양의 납땜을 적용하는 작업이 포함됩니다. 차가운 납땜 접합을 피하고 최적의 전도성을 위해 윤기 있고 매끄러운 접합을 보장하십시오.
구성요소 배치 및 방향
전략적 배치
부품은 PCB 레이아웃에 따라 배치되어야 하며 전류 흐름과 다양한 요소 간의 상호 작용을 염두에 두어야 합니다.
오리엔테이션 문제
다이오드, 커패시터, IC와 같은 부품의 극성에 주의하세요. 방향이 잘못되면 회로 오류나 손상이 발생할 수 있습니다.
품질 보증 및 테스트
육안 검사
조립 후 철저한 육안 검사가 필수적입니다. 솔더 브리지, 콜드 조인트, 잘못 정렬된 부품을 찾으십시오.
기능 테스트
멀티미터를 활용하여 PCB 전체의 연속성과 올바른 전압을 테스트합니다. 이를 통해 조립된 PCB가 설계된 대로 작동하는지 확인합니다.
결론
PCB 조립은 정밀도, 인내 및 기술 지식이 요구되는 세심한 프로세스입니다. 이러한 지침을 따르면 PCB에 부품을 조립하는 기술을 익혀 성공적인 전자 프로젝트를 위한 길을 닦을 수 있습니다. 취미로 하는 사람이든 전문가이든 이러한 기술을 이해하고 적용하면 매혹적인 전자 제품 세계에서 기술을 향상할 수 있습니다.
