리플로우 납땜 컨베이어 속도 설명: SMT 품질 및 처리량을 최적화하는 방법

리플로우 솔더링 컨베이어 속도는 가장 중요하지만 종종 과소평가되는 매개변수 중 하나입니다.SMT 조립. 이는 열 전달, 솔더 조인트 형성 및 전반적인 생산 효율성에 직접적인 영향을 미칩니다. 속도를 잘못 설정하면 콜드 솔더 조인트, 과도한 보이드, PCB 변형 또는 부품 손상과 같은 결함이 발생할 수 있습니다.



이 기사에서는 리플로우 솔더링 컨베이어 속도가 무엇인지, 이것이 솔더링 품질에 어떤 영향을 미치는지, 실제 생산 환경에서 이를 최적화하는 방법을 설명합니다. -실제 경험을 바탕으로TECOO의 SMT 워크숍.



리플로우 솔더링 컨베이어 속도란 무엇입니까?

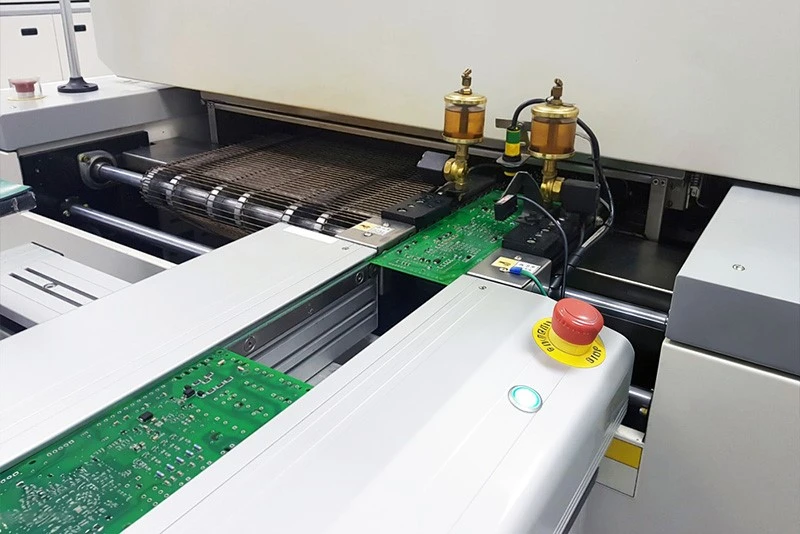

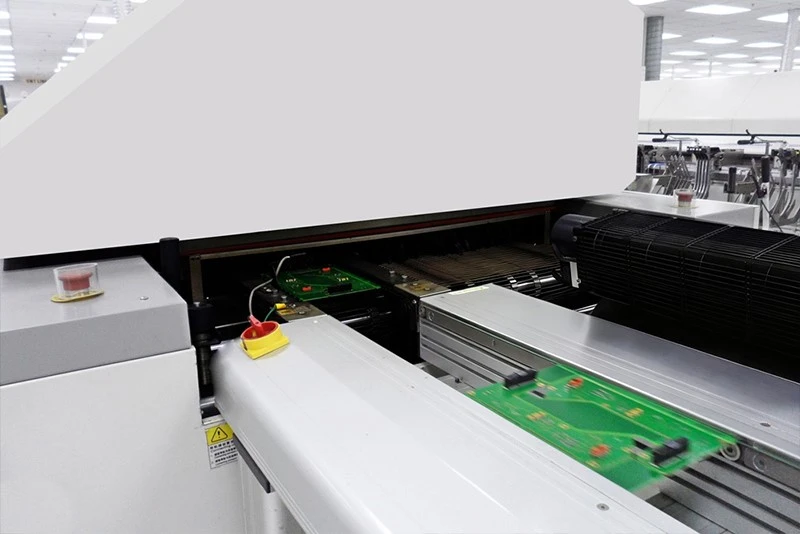

리플로우 솔더링 컨베이어 속도는 PCB가 리플로우 오븐의 가열 영역을 통해 이동하는 속도를 나타냅니다. 일반적으로 분당 센티미터(cm/min) 또는 분당 인치(in/min)로 측정됩니다.

컨베이어 속도는 독립적으로 작동하지 않습니다. 다음과 함께 작동합니다.

• 리플로우 온도 프로파일
• 플럭스 활성화 동작
• PCB 열 질량
• 구성 요소 유형 및 레이아웃

이러한 요인들이 함께 솔더 조인트가 정확하고 안정적으로 형성되는지 여부를 결정합니다.





리플로우 솔더링 공정에서 컨베이어 속도가 중요한 이유

열 체류 시간 제어

컨베이어 속도는 다음을 포함하여 리플로우 오븐의 각 구역에 PCB가 남아 있는 시간을 정의합니다.

• 예열
• 담그기
• 리플로우(액상선 초과 시간)
• 냉각

정확한 속도 제어는 균일한 가열, 적절한 솔더 페이스트 용융 및 충분한 가스 방출을 보장합니다. 이는 젖지 않음, 삭제 표시 또는 콜드 조인트와 같은 결함을 방지하는 데 도움이 됩니다.-

잘못된 컨베이어 속도의 위험

• 너무 빠르다:

불충분한 예열, 불완전한 플럭스 활성화, 갇힌 휘발성 물질 및 높은 공극률.

• 너무 느림:

부품 과열, PCB 변형, 플럭스 탄화 및 처리량 감소.



리플로우 컨베이어 속도 설정에 영향을 미치는 주요 요소

PCB 설계 및 재료

보드 두께, 레이어 수, 구리 분포 및 기판 유형(예: FR-4 또는 고주파-주파수 재료)이 열 용량을 결정합니다. 더 두껍거나 구리가 무거운 보드는 일반적으로 열 침투를 보장하기 위해 더 느린 컨베이어 속도가 필요합니다.

구성 요소 유형 및 레이아웃

BGA, QFN 또는 파인 피치 구성요소를 사용하는 고밀도-어셈블리에는 더 엄격한 열 제어가 필요합니다. 속도가 느리면 균일한 납땜을 달성하고 결함 위험을 줄이는 데 도움이 됩니다.

솔더 페이스트 특성

다양한 솔더 합금(예: SAC305 또는 SnPb)과 플럭스 시스템에는 고유한 융점과 활성화 창이 있습니다. 컨베이어 속도는 솔더 페이스트의 권장 리플로우 프로필과 일치해야 합니다.

리플로우 오븐 설계

열{0}}공기 대류, 적외선, 하이브리드 리플로우 오븐은 열 전달 효율이 다릅니다. 컨베이어 속도는 오븐의 가열 방식과 공기 흐름 특성에 따라 보정되어야 합니다.



컨베이어 속도가 납땜 품질에 미치는 영향

과속으로 인한 불량

• 열악한 납땜 젖음성:플럭스가 완전히 활성화되지 않아 관절이 약하거나 불완전해집니다.
• 열응력 균열:급격한 온도 변화는 특히 세라믹 부품과 대형 IC에서 미세 균열의 위험을 증가시킵니다.
• 보이드 증가:휘발성 물질은 제때 빠져나가지 못하고 용융된 땜납에 갇히게 됩니다.

지나치게 느린 속도로 인해 발생하는 문제

• 부품 및 PCB 손상:고온에 장기간 노출되면 열에 민감한 부품이 손상되거나-PCB가 변색되거나 박리될 수 있습니다.
• 플럭스 잔류물 탄화:딱딱한 잔여물은 전기 테스트와 장기적인-신뢰성을 방해할 수 있습니다.
• 낮은 생산 효율성:컨베이어 속도가 감소하면 생산량이 직접적으로 제한되고 단위 비용이 증가합니다.



리플로우 솔더링 컨베이어 속도 최적화를 위한 모범 사례

PCB 특성에 따른 속도 최적화

1. 열 프로파일링으로 시작

열전대 또는 프로파일링 도구를 사용하여 다양한 속도에서 온도 곡선을 측정합니다. 액상 이상의 최고 온도와 시간이 솔더 페이스트 사양을 충족하는지 확인하십시오.

2. 분할된 프로세스 제어 사용

최신 리플로우 오븐은 영역- 기반 최적화를 허용합니다. 예를 들어:

• 균일한 온도 상승을 위해 예열 구역의 속도가 느려집니다.
• 고온 노출을 제한하기 위해 리플로우 영역의 속도 최적화-

3. 솔더 페이스트 권장사항을 따르세요.

공급업체가 권장하는 열 프로필을 사용하여 적절한 속도 범위를 계산합니다. 일반적으로 조정 여유는 ±10%입니다.





리플로우 오븐 매개변수의 조정된 조정

• 온도 및 속도 동기화:

컨베이어 속도를 높이려면 충분한 열 입력을 유지하기 위해 더 높은 구역 온도가 필요합니다.

• 공기 흐름 최적화:

강제-대류 오븐에서는 공기 흐름이 높을수록 열 전달이 향상되지만 작은 구성 요소가 옮겨지지 않도록 제어해야 합니다.

• 컨베이어 시스템 교정:

체인이나 메시 벨트를 정기적으로 검사하여 안정적이고 진동이 없는-작동을 보장합니다.



프로세스 모니터링 및 지속적인 개선

• 실시간-프로파일링:

온도 프로파일링 시스템(예: KIC)을 사용하여 실제 열 곡선을 지속적으로 추적합니다.

• AOI와 SPI 상관관계:

솔더 조인트 결함과 페이스트 볼륨 데이터를 컨베이어 속도와 함께 분석하여 프로세스 추세를 파악합니다.

• DOE-기반 최적화:

강력한 속도 범위를 정의하고 프로세스를 표준화하려면 신제품에 대해 실험 계획법(DOE)을 적용하세요.



TECOO SMT 워크샵의 실제{0}}세계 애플리케이션

사례 1: 고속-통신 PCB

• 과제: 여러 접지 레이어가 있는 2.4mm 두께의 PCB는 가장자리에 콜드 솔더 조인트가 나타났습니다.
• 해결책: 속도를 85cm/분에서 70cm/분으로 줄이고 예열 온도를 10도 높였습니다.
• 결과: 보이드율이 15%에서 5% 미만으로 감소했으며 솔더 접합 품질이 눈에 띄게 향상되었습니다.

사례 2: 소형 웨어러블 전자 장치

• 과제: 얇은 0.6mm PCB가 고속에서 변형되고 저속에서 열 손상을 입었습니다.
• 해결책: 65cm/분 속도의 메쉬 벨트 컨베이어, 공기 흐름 감소, 지지 장치 추가.
• 결과: 수율은 92%에서 99.5%로 증가했으며 변형은 0.1% 미만으로 제어되었습니다.

사례 3: 혼합 납 함유 및 무연 조립-

• 과제: 동일한 PCB에서 열 요구 사항이 상충됩니다.
• 해결책: 기본 속도를 75cm/분으로 설정하고 납이 포함된 영역에 선택적 단열재를 사용했습니다.
• 결과: 합금과 더 넓은 공정 범위 모두에 대한 안정적인 솔더 조인트.



결론: 컨베이어 속도는 전략적 SMT 공정 매개변수입니다

리플로우 솔더링 컨베이어 속도는 단순한 숫자 설정이 아니라{0}}열역학, 재료 과학, 장비 성능을 통합하는 전략적 매개변수입니다. TECOO에서는 데이터-중심의 엔지니어링-중심 접근 방식을 사용하여 컨베이어 속도를 전체 SMT 프로세스 체인에 맞춰 높은 납땜 품질과 효율적인 대량 생산을 보장합니다.



IoT{0}}지원 장비와 AI{1}} 기반 프로세스 제어가 계속 발전함에 따라 적응형 실시간 컨베이어 속도 최적화가 지능형 SMT의 미래에서 핵심 역할을 하게 될 것입니다.조작.
