원본 디자인이 손실된 경우: TECOO의 PCB 리버스 엔지니어링 및 파일 복구에 대한 전체 가이드

전자 제품 개발에서 이러한 일반적인 문제에 직면한 적이 있습니까?

꾸준한 수익을 창출하는 성공적인 제품은 인력 변경이나 보관 불량으로 인해 원래 설계 파일-회로도, PCB 레이아웃-이 손실될 수 있습니다.

산업 제어 시스템에는 업그레이드나 수리가 필요할 수 있지만 원래 제조업체가 사라졌고 기술 문서도 존재하지 않습니다.

경쟁사의 제품을 분석하여 설계를 이해하거나 자체 장치와의 상호 운용성을 보장할 수 있습니다.

이러한 경우 PCB 역엔지니어링은 제품을 부활시키고 개선하는 솔루션이 됩니다. 수십 년 동안전문적 지식PCB 파일 추출, 회로 분석, PCBA 복제,테쿠설계를 안전하고 효율적으로 복원하고 최적화할 수 있습니다.

PCB 리버스 엔지니어링이란 무엇입니까?

PCB 리버스 엔지니어링(PCB 복제라고도 함)에는 원본 설계 데이터{0}}회로도, 레이아웃 파일 및 BOM(재료 명세서)을 복구하기 위한 고급 기술을 사용하여 물리적 PCB를 분석하는 작업이 포함됩니다.

법적 준수:TECOO는 모든 법률 및 지적재산권 규정에 따라 엄격하게 운영됩니다. 서비스는 다음과 같은 법적 사용 사례로 제한됩니다.

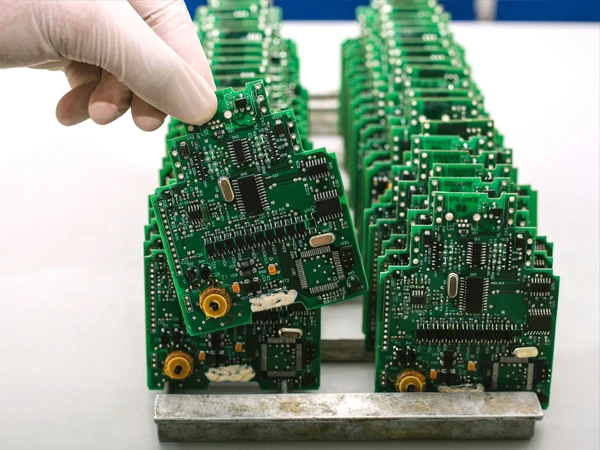

PCB Reverse Engineering1

PCB 리버스 엔지니어링은 심층적인 회로 지식, 전문 도구 및 세부 사항에 대한 주의가 필요한 체계적인 프로세스입니다. 워크플로에는 일반적으로 다음이 포함됩니다.

고화질-이미지 촬영: PCB 양쪽 면을 사진으로 찍거나 스캔하여 원래 상태를 캡처합니다.
구성요소 식별 및 BOM 생성: 모든 구성요소, 해당 패키지 및 태그 번호(예: R1, C2, U3)를 기록합니다.
소프트웨어/펌웨어 추출:{0}}미리 프로그래밍된 칩(MCU, CPLD, 플래시)의 경우 TECOO는 필요할 때 전문 도구를 사용하여 펌웨어를 안전하게 추출합니다.

회로도 그리기: EDA 소프트웨어(Altium Designer, KiCad)를 사용하여 PCB 레이아웃을 사람이 읽을 수 있는{0}} 회로도로 변환합니다.
회로 분석 및 모듈 분할: 명확성과 논리적 정확성을 위해 기능 블록-전력 모듈, MCU 시스템, 아날로그 처리, 통신 인터페이스(USB, UART)-를 식별합니다.
교차{0}}검증: 회로도를 실제 보드 및 BOM과 비교하여 정확성을 보장하고 오류를 수정합니다.

대량 생산 문제를 방지하기 위해 제조 가능성을 확인하십시오.

PCB Reverse Engineering

전문 엔지니어링 팀:우리는 디자인이 "어떻게 보이는가"뿐만 아니라 디자인이 작동하는 "이유"를 이해하여 오류 감지 및 최적화를 가능하게 합니다.
고급 도구 및 기술:고화질 스캔부터 펌웨어 추출까지 -최첨단 장비를 사용하여 효율성과 정확성을 보장합니다.
엔드{0}}투-서비스:파일 추출과 BOM 최적화부터 PCBA 복제까지 원스톱 솔루션을-제공합니다.
세심한 품질 관리:모든 트레이스, 경유 및 구성 요소는 원래 보드의 기능과 일치하는지 확인됩니다.
